方形橫流開式冷卻塔的特點及安裝方法

方形橫流開式冷卻塔的特點及安裝方法

一、方形橫流開式冷卻塔的特點

方形橫流開式冷卻塔是利用水與空氣流動接觸后進行冷熱交換產生蒸汽，蒸汽揮發帶走熱量達到蒸發散熱、對流傳熱和輻射傳熱等原理來散去工業上或制冷空調中產生的余熱來降低水溫的蒸發散熱裝置。這里小編將為您介紹方形橫流開式冷卻塔的特點及安裝方法。

方形橫流開式冷卻塔的特點：

1.整體結構堅實輕巧，本體及水盤采用強化玻璃纖維(FRP玻璃鋼)制造，永不腐蝕。表面的面漆加紫外線抑制劑，能抵抗陽光侵襲破壞。

2.所有的鋼鐵材料全部經過熱浸鍍鋅處理，耐腐蝕，經久耐用。

3.特殊設計軸流式風機以皮帶減速機、噪音低、風量足，加裝特制水滴消音毯，消除水聲。

4.采用特殊設計PVC擋水簾(止水器)，阻上飛濺效果顯著，壓降損失輕微，飛濺損失在0.001%以下。

5.特殊設計散水器，口徑大不會阻塞，但散水效果特佳，安裝在塔體內部不受外界塵土雜物污染。

6.采用蜂巢式真空成型散熱材，交錯排列表面有溝槽，熱交換效果特佳。

7.水盤采傾斜設計，易清洗、裝水少，運轉重量較低，但水槽特大，不慮吸入空氣。

8.冷卻塔支架輕巧堅實，無論有無避震鐵架均很方便組合。

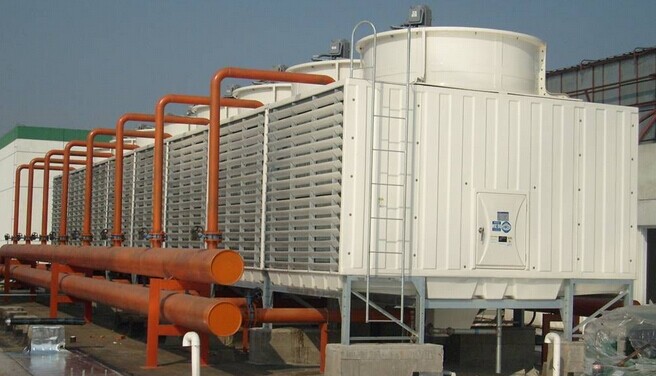

河北華盛節能設備有限公司方形橫流開式冷卻塔成功案例圖：

二、方形橫流開式冷卻塔的應用范圍

感應加熱成套設備、透熱設備

高頻、中頻電源、IGBT淬火成套設備

壓鑄機、注塑機

整流設備、阻焊機

其它對水質、水溫有較高要求的用水設備

三、方形橫流開式冷卻塔的安裝方法

1、地址選擇

1)、應避免裝于防水通道、易反射音量的高墻，應裝于屋頂或空氣流通的地方。

2)、兩臺或以上冷卻塔并用時，應注意塔身間距。

3)、不應安裝在四面有外墻或密不透風的地方，并應注意塔身與外墻間距。

4)、應避免安裝有煤煙及灰塵較多的地方，防上面堵塞膠片。

5)、應遠離廚房及鍋爐房等到較熱的地方。

2、安裝技術要點

1)、基礎應水平不能傾斜，冷卻塔中心線垂直于水平面，否則影響電機工作。

2)、對于175t以上的冷卻出入水管應調協支座。

3)、當采用兩臺或兩臺以上水泵時，應在不平之間加一平衡水管。

4)、循環出入水接駁，宜用避震喉連接。

5)、冷卻塔風機葉片應與塔壁間隙一致，決不允許兩面三刀側間隙相差太大發現問題及時解決。

6)、電機及減速器要定期檢查維修，減速器應檢查油位。

3、使用前檢查

1)、所有螺絲是否緊塔內是否有雜物。

2)、風扇及淋水系統轉動是否順暢。

3)、檢查電源與馬達電壓是否一致。

4)、皮帶組合安裝是否正確。

5)、開啟補水閥將水盆及水管完全注滿，水位低于滿水喉25mm。

6)、起動時，先于水泵、后開風機，檢查風向、送風量，及時調整直至達到要求為止。

7)、停止時，先停風機后停水泵。

4、運行注意事項

1)、保持水塔內清潔，定期做水質處理。

2)、運行約60h后，須重新檢查皮帶拉力確保正常。

3)、齒輪減速箱油位及運行150h后須更換潤滑油。

5、冷卻塔安裝使用說明

1)、按廠家所提供基礎圖，首先測量基礎預埋是否正確，基礎是否水平堅固，否則，須進行相應的處理或暫停  安裝。

2)、基礎校驗處理完好后，結合下鐵框及鐵件編號，在基礎上完成下鐵框的安裝，下鐵框各柱腳可能安裝在預埋鋼板中央，調校下鐵框上面使其盡可能位于同一水平面。

3)、安裝水盆、水缸組合水盆組合整體比下鐵框大15mm。

4)、做好水盆、水缸的防漏工作，程序見安裝說明。

5)、將下鐵框腳板與相應基礎板調校后焊牢，同時務必做好防火安全。

6)、按照上鐵框安裝圖及鐵件編號完成上鐵框安裝。

7)、調校上鐵框使各框面水平，各立柱垂直鐵框組合長、寬、高、對角線符合給定尺寸，然后收緊所有螺絲。

8)、按照填料及其它配件，最后安裝風機、電機，并仔細調校直至達到設計要求。

以上是河北華盛節能設備有限公司專業技術人員為您詳解的方形橫流開式冷卻塔的特點及安裝方法，希望對您有所幫助，如果您有這方面的需求請聯系我們或來直接廠參觀訂購，總經理及全體員工熱忱歡迎您的到來！
